I. Phương pháp sửa chữa điện tử theo hướng truyền thống (kinh điển)
Bước 1: Quan sát – Kiểm tra ngoại quan
- Cháy nổ, nổ tụ, nổ IC
- Đứt mạch in, oxy hóa, hàn nguội
- Linh kiện phồng, rò rỉ
???? 50% pan có thể phát hiện bằng mắt thường.
Bước 2: Kiểm tra nguồn
- Đo điện áp đầu vào – đầu ra
- Kiểm tra cầu chì, diode, MOSFET, tụ lọc
- So sánh với thông số chuẩn
???? “Không có nguồn → Không hoạt động”

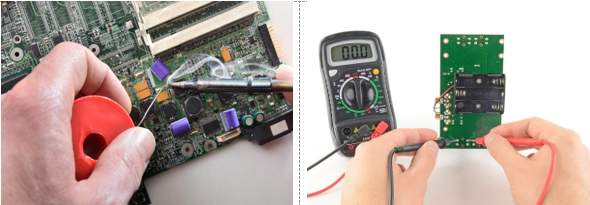

Bước 3: Đo kiểm linh kiện
- Dùng VOM đo diode, transistor
- Đo tụ, điện trở
- Kiểm tra IC theo datasheet
Bước 4: Phân tích sơ đồ mạch
- Chia khối: Nguồn – Điều khiển – Công suất – Bảo vệ
- Tìm điểm chung mass
- So sánh mạch chuẩn với mạch lỗi.
II. Phương pháp sửa chữa theo tư duy hiện đại (Logic – Hệ thống)
- Phương pháp loại trừ (Elimination Method)
Chia mạch thành từng khối → cô lập khối hư → xử lý từng phần.
- Phương pháp so sánh
- So mạch lỗi với mạch tốt
- So điện áp từng chân IC
- Phương pháp phân tích tín hiệu
- Dùng oscilloscope
- Theo dõi xung PWM, xung clock
- Kiểm tra dao động
- Phương pháp thay thử (Test Replace)
Thay IC nghi ngờ bằng IC mới.
⚠ Lưu ý: Chỉ áp dụng khi đã phân tích kỹ.
III. Phương pháp sửa chữa chuyên sâu (Trung tâm dạy nghề Nhất Tín đang áp dụng)
- Nhận bệnh – Phân tích triệu chứng
- Phân tích nguyên lý hoạt động
- Xác định khối nghi ngờ
- Đo kiểm xác nhận
- Khắc phục – Test tải – Bàn giao

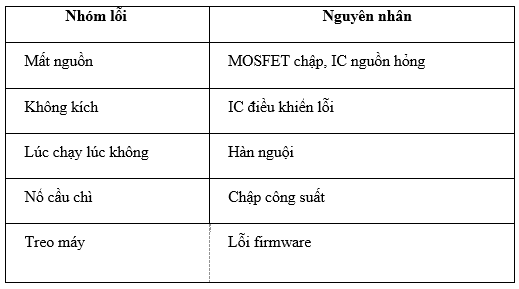

IV. Các dạng hư hỏng thường gặp
V. Kỹ năng quan trọng của người sửa điện tử
- Hiểu nguyên lý > nhớ linh kiện
- Đo điện áp chuẩn xác
- Biết đọc datasheet
- Tư duy logic – không đoán mò
- Làm việc an toàn (đặc biệt nguồn xung 220V)
